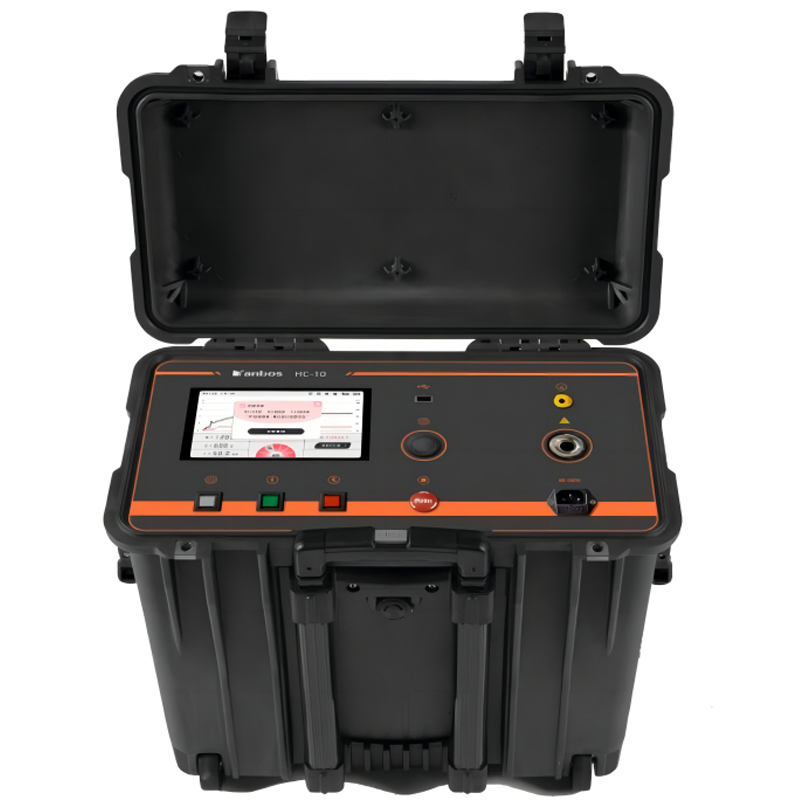

HC-10 Mantelfehlerortungssystem

Produktbeschreibung


1. Testen von Verbrennung und Ortung, direkte Widerstandsmessung, Spannungs- und Strombegrenzung

2. Mehrere Signalempfangsverfahren für verschiedene Kabelverlegeszenarien (nicht nur Direkteinbau)

3. Betrieb mit Netzstrom und Batterie

4. Nur ein HV-Anschlusskabel

5. Automatische Auswertung und Empfehlung von Testverfahren Schrittspannungsverfahren zur Ortung von Kabelmantelfehlern

6. Einfache und bequeme Bedienung über Touchscreen und Drehencoder


Die HC-10 wird für Kabel- und Kabelmanteltests sowie zur genauen Ortung von Kabelmantel- und Kabelschäden aufgrund eines Erdkontakts verwendet. Der Betrieb des Systems erfolgt über Touchscreen und Drehencoder. Mehrere Signalempfangsmethoden werden für verschiedene Kablege-Szenarien verwendet:

·Kabelgraben oder Tunnel

·Kabelrohr

·Direkte Einbettung

Die sehr leistungsstarke 10-kV-Gleichstromquelle ermöglicht den Test von HV-Kabeln. Eine mehrstufige Anlage erlaubt die Eingabe von Kabelsegmenten mit unterschiedlichen Parametern. Schwierige Kabelschäden können dank des verfügbaren hohen Stroms „verbrannt“ werden.

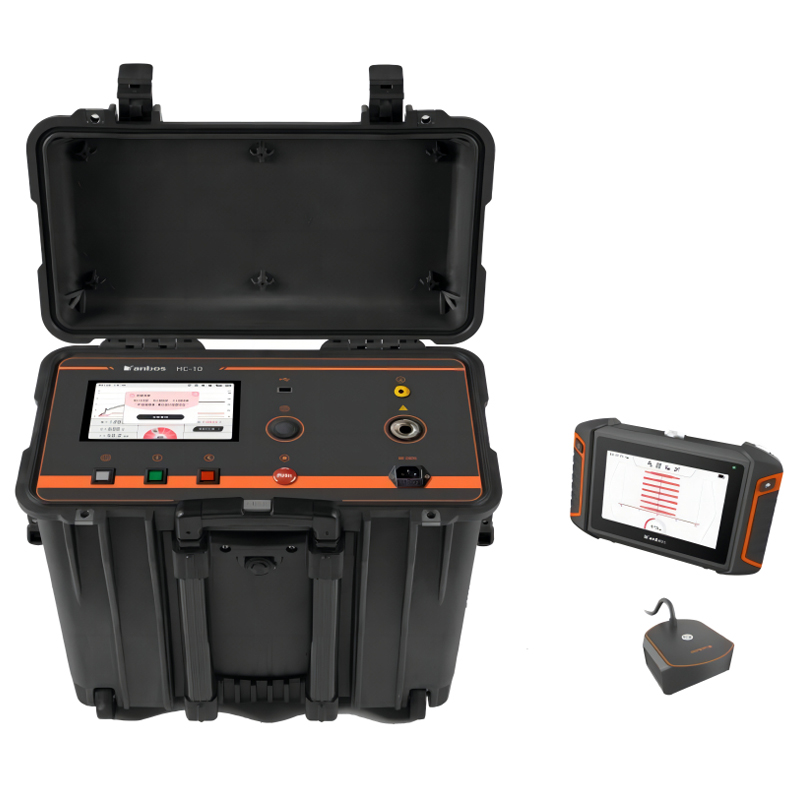

HC-10 Sheath fault location system manufacture


Nur ein Hochspannungsanschlusskabel ist erforderlich, und durch den Touchscreen oder den Drehencoder können Sie den Systemanweisungen folgen, um den Test abzuschließen. Das System bewertet die Isolationswiderstand des Mantels automatisch und empfiehlt Testmethoden.

HC-10 Sheath fault location system details



1.Integrierte Lithiumbatterie mit einer Batterilaufzeit von mehr als 6 Stunden

2.Tragegertaschen-Design für eine einfache Beweglichkeit im Freien



Soweit wir wissen, gibt es viele Möglichkeiten, Kabel zu verlegen: in Vorortgebieten werden sie hauptsächlich direkt eingegraben; in Städten gibt es auch Leitungsrohre, Kabelgräben oder Tunnel. Verschlingungen in verschiedenen Verlegeszenarien erfordern unterschiedliche Ortungsverfahren.


Stethoskop-Modus

Geeignet für Kabelgräben oder -tunnel. Signale existieren vor dem Fehlerpunkt und verschwinden hinter dem Fehlerpunkt.


Sonde-Modus

Geeignet für Kabelrohre. In der Nähe des Fehlerpunkts ist der empfangene Signalwert maximal.


Schrittspannungsmodus

geeignet für direkte Einbettung. Ermittlung anhand der Farbe des Pfeils, ob näher am roten Erdstift oder am schwarzen Erdstift ist.


Technische Daten
Ausgangsspannung 0 … 10kV
Ausgangsstrom 150 mA
Prüfspannung 0 … −10kV
Isolierwiderstandsprüfung 0…650MΩ
Maximal zulässige Kapazität 10 uF
des Prüfobjekts
Ermittlung 0 -10 kV Gleichspannung, pulsierend auswählbar; 0.5:1 / 1:2 / 1.5:3.5
Stromversorgung (Nennspannung) AC 90V…240V, 50/60Hz
Batterie Integrierte Batterie (615Wh)
Ausdauer (batteriebetrieben) 6H
Stromverbrauch max. 800 VA
Display 8000 x 480 LCD, 1000cd/m²
Betriebstemperatur -20°C...+55°C
Lagertemperatur -40°C...+65°C
Abmessungen (B x H x T) 500*457*305mm
Gewicht 18,5 kg
Schutzklasse IP54
